Немецкий оверклокер и инженер Роман «Der8auer» Хартунг продолжает проводить экстремальные опыты над «железом». На этот раз Роман подготовил весьма познавательное видео, посвящённое изучению конструкции и разгону шестиядерного процессора AMD Ryzen 5 2600 семейства Pinnacle Ridge. Кристалл модели с индексом 2600 идентичен Ryzen 7 2700X (два ядра просто отключены), поэтому исследование Der8auer вызывает повышенный интерес.
Информация размещенная на сайте - «print-prime.ru»
Перед «скальпированием» шестиядерного CPU Pinnacle Ridge Роман разогнал его в обычных условиях, воспользовавшись материнской платой ASUS Crosshair VII Hero и процессорной СЖО NZXT Kraken X62 с 280-мм радиатором. В итоге Ryzen 5 2600 покорил отметку в 4,1 ГГц при напряжении 1,35 В, что можно считать отличным результатом.

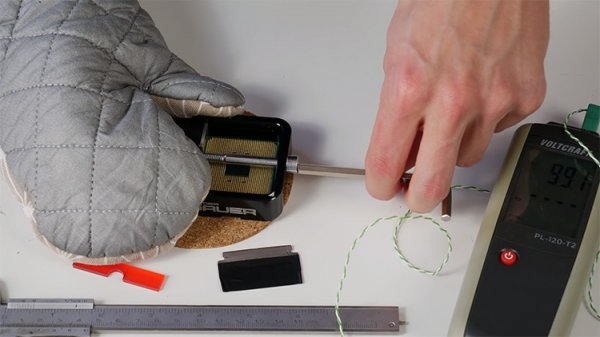

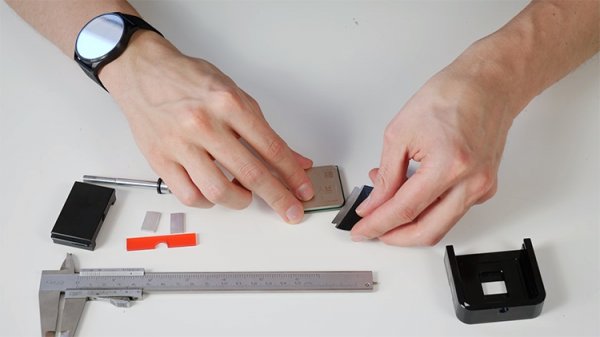

Для снятия крышки с Ryzen 5 2600 немецкий энтузиаст сначала воспользовался лезвием, которым надрезал клейкую массу по периметру крышки, затем поместил процессор в приспособление Delid Die Mate 2 с двумя небольшими алюминиевыми вставками (для более равномерного распределения нагрузки на PCB). После того как CPU был надёжно зафиксирован, он был прогрет приблизительно до 180 °C для размягчения клея, и, наконец, крышка была легко снята посредством сдвига (завинчиванием винта в Delid Die Mate 2).
«Начинка» 12-нм процессора Pinnacle Ridge оказалась такой же, как и у 14-нм Summit Ridge. Совпало всё — вплоть до размеров кристалла (согласно Der8auer — 215,6 мм?, согласно AMD — 213 мм?). Это объясняется увеличением прослойки «тёмного кремния» (англ. dark silicon), используемого в качестве буфера между транзисторами.
Информация размещенная на сайте - «print-prime.ru»

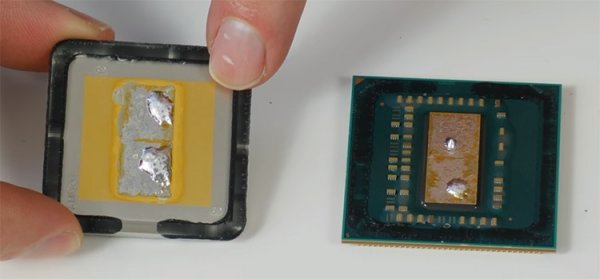

Между защитной крышкой и кристаллом CPU Pinnacle Ridge находятся слой позолоты (необходим для напаивания крышки на чип) и припой на основе индия. Монолитный кристалл содержит два четырёхъядерных блока CCX. Очистка поверхностей и нанесение тонкого слоя жидкого металла Thermal Grizzly между кремниевым кристаллом и медной никелированной крышкой позволило провести повторные тесты Ryzen 5 2600.

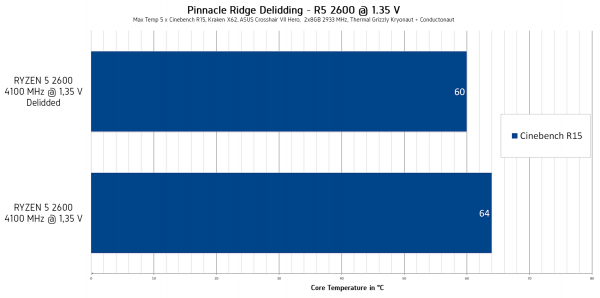

Как и раньше, пределом подопытного экземпляра стали 4,1 ГГц при напряжении 1,35 В. Максимальная температура под нагрузкой, которую обеспечивала программа Cinebench R15, составила 60 °C, что на 4 °C меньше первоначального показателя. По итогам испытаний Der8auer рекомендовал оверклокерам не повторять подобный опыт, поскольку AMD и так хорошо справилась с задачей передачи тепла от кристалла CPU к крышке. Если бы слой припоя был тоньше, разница в температурных показателях была бы ещё меньше.
