- Представляя ранее в этом году в рамках конференции WWDC 2017 новые iPad Pro, компания Apple оставила за кадром технические подробности относительно лежащей в их основе однокристальной системы A10X Fusion. Купертиновцы ограничились лишь заявлением, что с этим чипом планшеты стали на 30 % производительнее по части CPU, а скорость обработки графики выросла на 40 % по сравнению с предыдущим поколением. Однако нашим коллегам из канадского издания TechInsights наконец-то представилась возможность детально изучить «сердце» этих устройств, и далее мы расскажем, что именно они в нём увидели.
- Прежде всего, источник отмечает, что Apple A10X Fusion произведён компанией TSMC по 10-нм техпроцессу FinFET. Таким образом, перед нами первый выпущенный тайваньским чипмейкером 10-нм процессор, который появился в потребительском устройстве. И это весьма неожиданный поворот, ведь ранее все дорожные карты TSMC указывали на то, что таким чипом станет MediaTek Helio X30.

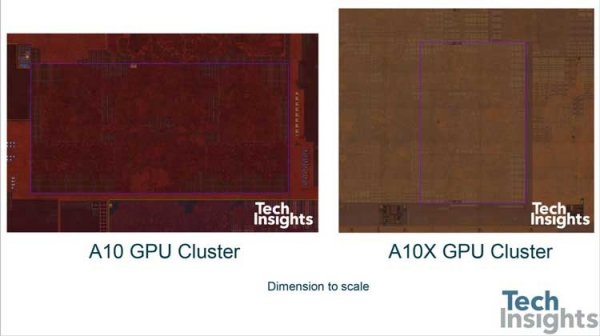

- Благодаря новому техпроцессу A10X обладает на 34 % меньшей площадью, чем 16-нм A9X, — 96,4 мм2 против 143,9 мм2. Что касается остальных спецификаций микросхемы, то они включают шесть ядер (Hurricane + Zephyr), максимальную тактовую частоту порядка 2,36 ГГц, поддержку 4 Гбайт ОЗУ LPDDR4 и 128-битной шины памяти, а также наличие 8 Мбайт кеша L2. Интегрированный 12-кластерный GPU на уровне IP-блоков очень похож на графический ускоритель в A10, только занимающий меньше места ввиду 10-нм технологии, на основании чего можно предположить, что это одно и то же решение Imagination PowerVR. Просто в преддверии готовящегося перехода Apple на GPU собственной разработки, данный факт ею не афишируется.
