✔Восстановление Raid массива - «Восстановление данных»

Мы живем в эпоху, когда постепенно самой ценной валютой становится информация. Поэтому все больше людей задумывается о более совершенных методах безопасности. Как бы эффективны не были бы программные средства, всегда есть вероятность потери данных с самого носителя.

Разработчики компьютерного оборудования и ПО стремятся сделать максимально доступными свои детища. Благодаря этому, сегодня стали пользоваться популярностью RAID массивы. Эти комплексы призваны облегчить и усовершенствовать привычное использование винчестеров.

Что это такое

RAID – это некий комплекс (массив), состоящий из нескольких винчестеров, соединенных контроллером. Главная его задача – это повышение надежности хранящихся данных. Также он также призван повышать скорость записи и чтения информационных потоков. Исполняемая задача будет зависеть от выбранной пользователем конфигурации.

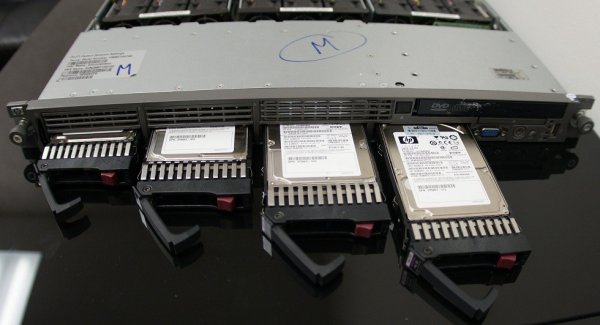

Фото: массив из обычных винчестеров

Чтобы использовать такой метод хранения, необходимо, чтобы все носители были полностью идентичными. Такая система значительно повышает качество использования жестких дисков. Для создания такой системы придется приобрести специальный контроллер. Цена на это устройство может варьироваться от десятков до нескольких тысяч $. Бюджетные модели имеют весьма простой алгоритм. Это сказывается на снижении уровня безопасности – они значительно чаще выходят из строя. Впрочем, даже самые элитные модели не дают 100% безопасности.

Причины выхода

Как мы уже говорили, такая структура несет в себе повышенную безопасность. Однако даже она порой может выйти из строя.

Связано это с несколькими факторами:

• халатность. Зачастую администраторы не уделяют должного внимания состоянию безопасности сети. В частности, срабатывает принцип, что молния не бьет в одно место дважды. То есть если вышел из строя один носитель, сис. админ не спешит его исправить, так как массив продолжает функционировать;

Важно! Незамедлительно проводите полную диагностику оборудования, чтобы не столкнуться с более серьезными проблемами.

• пренебрежение бэкапом. Многие считают, что нет необходимости в данной процедуре. Однако когда возникают проблемы, оказывается, что это все-таки обязательная операция;


• некачественное оборудование. Использование винчестеров сомнительного качества зачастую становится источником основных проблем. Впрочем, купив дорогостоящее оборудование, вы точно также не обезопасите на 100% себя от неприятностей;


• другая не менее распространенная причина – одновременный переход носителей в режим оффлайн. Это случается в основном из-за неполадок со SMART;


• физическое поражение дисков (попала вода, перегрелся и т.д.);


• неудачный запуск CHKDSK и подобных встроенных утилит;


• поражение системы вирусами.

Как видите, причин довольно много.

Видео: Recover Data from Single RAID

Уровни RAID и принципы восстановления

Существует несколько разновидностей этих рейдов, которые существенно отличаются друг от друга:

1. страйп (обозначается цифрой 0). Применяется в основном при использовании двух носителей (реже четырех), которые коллективно обрабатывают информацию. В результате значительно повышается производительность системы в целом;

Это достигается благодаря тому, что все данные разбиваются на блоки и обрабатываются последовательно. Однако существует один недостаток – страдает безопасность. Проще говоря, при выходе из строя одного из дисков, потеряется вся информация, ведь каждый файл хранится на всех носителях сразу;

Совет: для хранения особо важных сведений, лучше всего создать отдельный носитель

2. зеркало (цифра1). Как правило, при использовании такой структуры, восстановление данных raid требуется крайне редко, в силу её надежности. Дело в том, что вся информация будет сохранена до тех пор, пока работает хотя бы один из носителей.

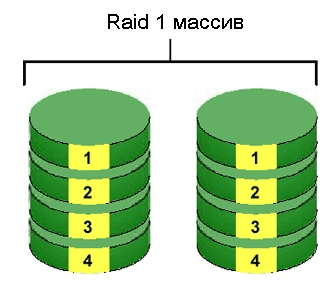

Фото: суть RAID 1

Однако такая схема несет в себе и серьезный недостаток – теряется объем побочных дисков. Применяется она исключительно в тех случаях, когда жизненно необходимо хранить данные в полной безопасности. При всем при этом существенно снижается производительность;

3. RAID 10 – представляет собой объединение 0 и 1 уровней. При этом массив должен состоять минимум из четырех носителей. Такая структура останется работоспособной, при неполадках с одним из них. Если возникли проблемы, необходимо незамедлительно установить причину (диск или контроллер);

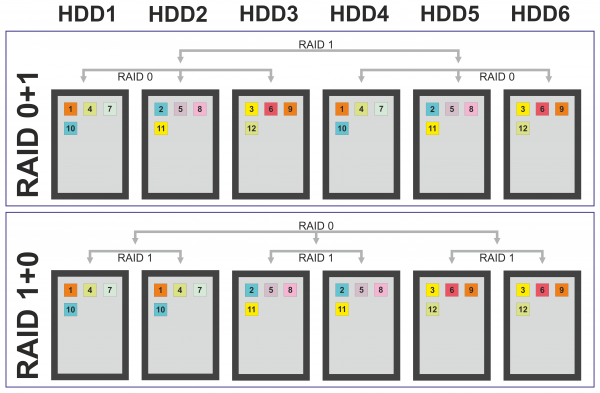

Фото: схематичное объяснение RAID 10

Когда неполадки связаны с контроллером, выясняется в первую очередь, какие носители являются страйпами. Когда пара выявлена, с неё собирают информацию. Однако могут быть ситуации, когда сразу два носителя вышли из строя. Тут возможны несколько вариантов:

• оба носителя являются частью страйпа. Контроллер работает нормально, в итоге массив сохраняет целостность;


• тоже самое, но массив начинает разваливаться. Здесь обычно требуется замена на исправный страйп и его последующее вживление;


• носители относятся к разным страйпам. В таких случаях требуется программная сборка нового RAID 0;

4. RAID 2. Принцип схож со страйпом: информация при записи разбивается на блоки, то есть практически все диски непосредственно участвуют в её хранении. При этом можно зарезервировать один (или несколько) носитель под код коррекции ошибок. Это позволяет осуществлять восстановление raid;


5. RAID 5 – представляет собой массив, имеющий контроль четности. Чтобы создать такой массив нужно иметь как минимум 3 носителя. Полученный объем будет равен общей сумме дисков за вычетом одного. Такая схема позволяет сохранять сведения при возможных неполадках;

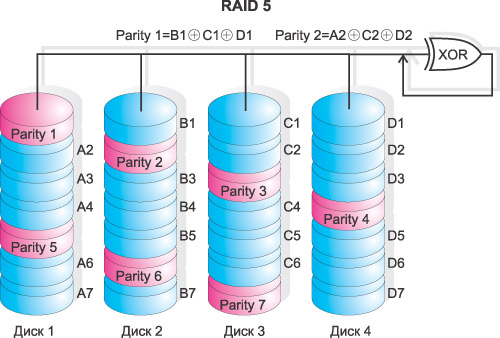

   Фото: схематичное представление RAID 5

6. другие (3,4,6 и др.). Применяются крайне редко, так как имеют очень сложный принцип структуры. Едва ли можно представить среднестатистического пользователя, который бы смог их использовать;

Так какой же из них выбрать вам? Можно извлечь для себя два вывода:

• если вы активно играете в игры, смотрите фильмы и используйте другие емкие приложения, то лучше всего отдать предпочтение Страйпу. В таком случае вы повысите производительность своего компьютера. Однако при таком выборе следует использовать исключительно качественные носители;

Совет: создайте резервную копию всех данных, чтобы обезопасить себя от непредвиденных проблем.

• если же вы имеете дело очень ценными сведениями, то лучше всего остановится на так называемом зеркале. Это позволит быть спокойным;

Чего не стоит делать

Также стоит отметить и то, чего нельзя делать, если вы, конечно, не желаете полностью утратить все сведения.

Выделив основные пункты:

• нельзя делать новый массив на основе старых носителей. Помните, что он уже не будет работоспособным. Прежде чем это делать, нужно произвести восстановление;


• также нельзя запускать автоматическую инициализацию. Это приведет к критическим ошибкам;


• утилиты вроде CHKDSK тоже ни к чему хорошему не приведут;


• запрещается производить запись на носители. Это может привести к затиранию кластеров;

В любом случае, если вы не являетесь специалистом  в данной сфере, лучше не лезть в работу массива, в случае появления неисправностей.

Способы восстановления

Наиболее доступные методы восстановления – это программные, то есть подразумевающие использование какого-либо ПО. Разработчики стараются максимально упростить работу со своими детищами, поэтому такие пути решения проблемы максимально доступные. Первым делом рассмотрим recovery raid data. Для использования этой утилиты необходимо как минимум 1Гб оперативной памяти и наличие инсталлированного браузера.

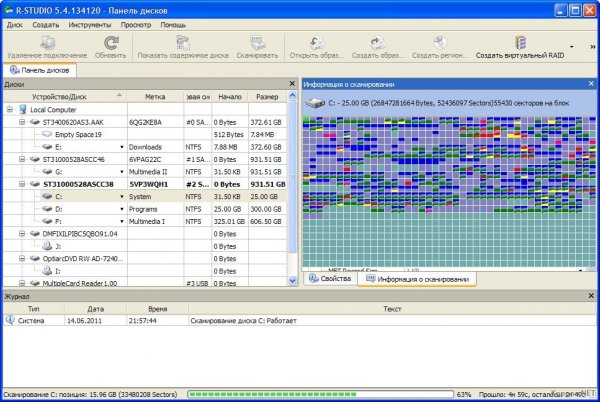

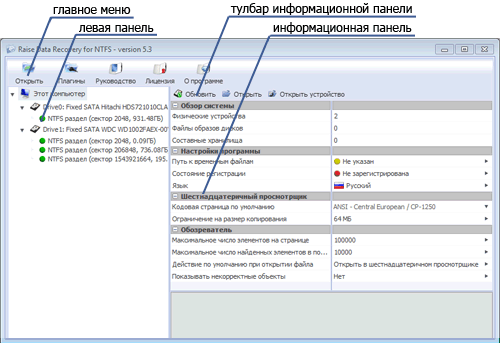

Фото: интерфейс программы

По заверениям многих экспертов, это приложение является наиболее доступным в понимании. Поэтому именно его лучше применять неопытным пользователям. Она включает в себя несколько версий, относительно типа файловой системы. Для работы с RAID нужно выбрать соответствующую разновидность.

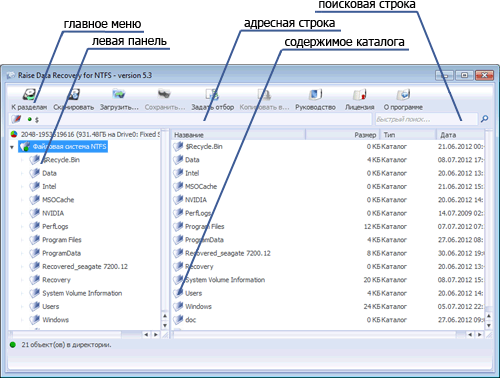

Фото: встроенный файловый менеджер

Для восстановления данных используются три функции. Поиск раздела. Она нужна в тех случаях, когда нужный раздел не был найден автоматически.

• для её запуска нужно выбрать кнопку «найти раздел». Спустя некоторое время будет выведен список всех доступных разделов;


• после этого следует сохранить результат. Это сохранит столь ценное сегодня время;


• затем выбираем нужные галочки и выбираем пункт «использовать выделенные»;

Сканирование. Когда найдены все нужные разделы, можно переходить к следующему этапу:

• нажимаем кнопку «сканировать»;


• в результате появится сообщение о выборе места и типа файловой системы;

Совет: в некоторых случаях может потребоваться указать тип кодировки.

• далее нужно будет выбрать алгоритм сканирования. В нашем случае выбираем «восстановление файловой системы». Также существует возможность выбрать поиск и дальнейшее восстановление случайно удаленных файлов;


• выбрав подходящие параметры, запускаем программу;


• спустя некоторое время появится папка с результатами сканирования. Сохраните все данные;

Фото: R-Studio v5.4

Анализ результатов и сохранение данных. Для облегчения работы, в функционале программы имеется предварительный просмотр. Изучив все результаты, ставим галочки на тех файлах (папках, массивах), которые нуждаются в восстановлении. В конце выбираем пункт «сохранить выделенное». Теперь рассмотрим более популярную сегодня программу — R-Studio.

Её используют в основном для более простых задач (к примеру, восстановление внешних накопителей) Однако и с нашей задачей она также без труда справляется.

При этом все проходит в автоматическом режиме, поэтому от пользователя требуется минимум усилий. Рассмотрим её использование на примере простого RAID 5:

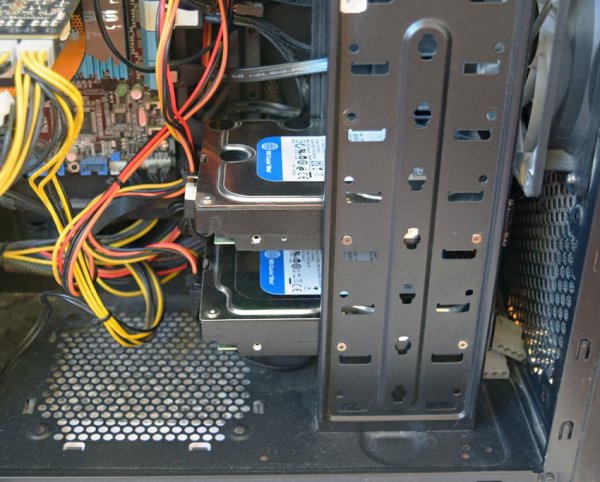

• первым делом подсоединяем все носители к ПК. Сделать это нужно таким образом, чтобы они инициировались как отдельные устройства. Проще говоря, их не нужно включать в массивы;




  Фото: подключение 15 винчестеров



• также очень важно подключить их последовательно, чтобы они определились в правильном порядке. Если носителей больше пяти, это может вызвать затруднение;


• не забудьте включить носитель, который будет использоваться как резервное хранилище;


• предположим, что наш массив располагается на трех носителях;


• запускаем операционную систему. Нужно убедиться, что все устройства прочитаны верно;


• узнаем настройки. Сделать это можно с помощью утилиты RAID Reconstructor;


• Запускаем приложение  R-Studio. Чтобы максимально использовать его функционал, необходимо зарегистрировать версию;

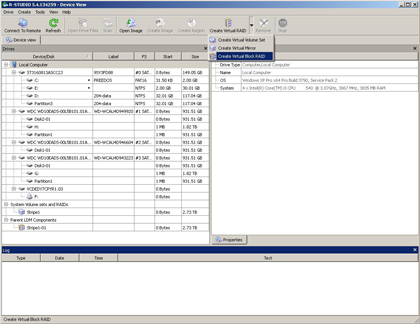

  Фото: первый шаг



• выбираемпункт Create Virtual Block RAID;


• теперь добавляем в участников. Для этого перетаскиваем мышью нужные нам раздела слева — направо;

Важно! При добавлении соблюдайте порядок.

• добавив все необходимое, производим настройки (тип, размер блоков и т.д.);


• закончив с параметрами, кликаем на Refresh.

Если все сделано верно, появятся разделы, которые можно восстановить. В противном случае лучше обратиться к специалистам. Можете воспользоваться другими средствами, к примеру, Recovery Diskinternals. Его использование практически не отличается от названного выше приложения.

Аппаратное восстановление

Это более сложный путь, который под силу лишь опытным пользователям. Поэтому, если вы не причисляете себя к таковым, настоятельно рекомендуем отказаться от него. Дело в том, что в случае допущения малейших ошибок, произойдут фатальные последствия.

В общем виде суть процесса можно описать так:

• суть заключатся  в том, что имеющийся массив создается заново на другом контроллере. При этом он должен иметь абсолютно идентичную конфигурацию. При этом нельзя использовать ребилд, так как можно окончательно потерять все данные;


• при этом следует учитывать и тот факт, что существуют модели контроллеров, которые сразу после создания массива запускают инициализацию. Это приведет к критическим ошибкам;


• если все носители исправны, то существует вероятность успеха операции. В противном же случае трудно надеяться на положительный исход;


• если данные все же удалось восстановить, но частично. Можно дополнительно поработать с программными средствами, вроде raid recovery for windows или подобных.

В конце отметим, что не стоит иметь дело с такими системами, если вы не имеете набора определенных навыков и знаний. Лучше всего пригласить для этого специалиста, чтобы быть уверенным в конечном результате.
