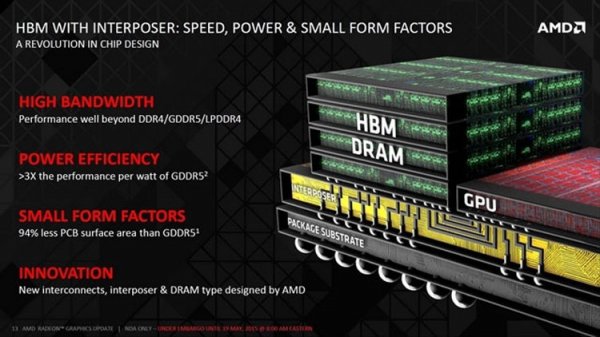

На самом деле, новость звучит немного не так. Компания GlobalFoundries продемонстрировала первое самостоятельно выпущенное решение в виде 2.5D-упаковки с памятью HBM2. До сих пор, как нам известно, упаковкой графических процессоров AMD и NVIDIA на подложку вместе с памятью HBM занимались всего две компании — Amkor Technology и Advanced Semiconductor Engineering (ASE). Мосты-подложки для них выпускала тайваньская компания UMC. Для памяти HBM2, которая имеет вдвое большую скорость обмена данными на каждый контакт, число упаковщиков сократилось до одной компании. Пока не уточняется, кто из них упаковывает GPU Vega и GPU Volta. Зато теперь о способности упаковывать заказные БИС (ASIC) на одной подложке с памятью HBM2 сообщила компания GlobalFoundries.

Информация размещенная на сайте - «print-prime.ru»

Производственный партнёр AMD доложил, что готов предоставить всем заинтересованным разработчикам технологию проектирования 14-нм решений, которая теперь включает физический уровень HBM2 PHY и исполнение с упаковкой на подложку ASIC и памяти HBM2. Проектировщики в объёме одного пакета получают возможность создать завершённый проект решения в виде чипа 2.5D. Данное новшество сократит путь от идеи до выпуска готовой продукции для нужд высокопрозводительных вычислений, ЦОД, облаков и сетевой инфраструктуры. В GlobalFoundries подчёркивают, что теперь только две компании в мире, включая её, способны выпускать 2.5D-решения с памятью HBM2.

Информация размещенная на сайте - «print-prime.ru»

Интерфейс физического уровня HBM2 PHY компании GlobalFoundries предоставила компания Rambus, о чём мы сообщали в новости от 9 февраля этого года. Скорость передачи по каждой линии HBM2 достигает утверждённого стандартом JEDEC значения 2 Гбит/с. Интерфейс и технология упаковки адаптированы для 14-нм техпроцесса, но в скором будущем следует ждать адаптации технологий к нормам производства 7 нм с транзисторами FinFET. Поскольку производственный партнёр AMD теперь не только самостоятельно выпускает GPU компании, а раньше этим занималась компания TSMC, но и способен самостоятельно упаковывать на одной подложке процессоры и память HBM2, можно ожидать определённого снижения себестоимости решений. Во всяком случае, применительно к следующему поколению графических процессоров AMD с памятью HBM2.
