✔Подключить все! Делаем экстремально дешевый хаб для устройств ZigBee и Z-Wave - «Новости»

Содержание статьи

• Ставим сервер zigbee-shepherd на Raspberry Pi Zero W
• Увязываем наше решение с другими

Поводом для того, чтобы смешать дома умные устройства разных производителей, может быть желание сэкономить, выбирая наиболее выгодные варианты, или наоборот — стремление взять все самое лучшее. Но чаще всего ответ более прозаичный: «так вышло». Сначала ты покупаешь лампочки и датчики движения Philips, а потом обнаруживаешь, что, к примеру, умных розеток эта компания не делает вовсе, а тебе позарез нужна одна из них.

Опять же, если ты выбрал Xiaomi (а предложение этой компании — одно из самых выгодных), то тебя ждет хаб с китайским софтом, подключенный к фирменному сервису. С точки зрения безопасности — далеко не самый лучший вариант.

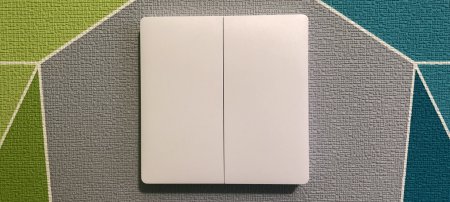

В этой статье я покажу, как сконструировать универсальный хаб на основе Raspberry Pi Zero W и экстремально дешевого контроллера. А поможет мне в этом программа под названием zigbee-shepherd. Она поддерживает множество устройств ZigBee, в том числе и выключатели Xiaomi на батарейках серии Aqara, и позволяет писать скрипты на jаvascript.

Выбираем и прошиваем железо

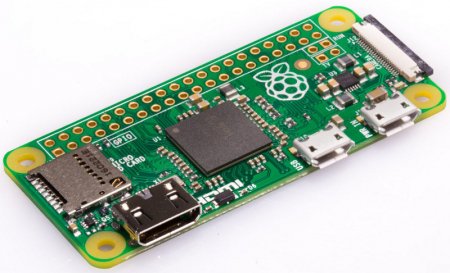

Сначала нужно определиться, на каком железе собирать хаб. В принципе, ты можешь взять что угодно (хоть свой основной компьютер, если ты его не выключаешь), но Raspberry Pi Zero W — это сверхкомпактный, дешевый и достаточно производительный вариант.

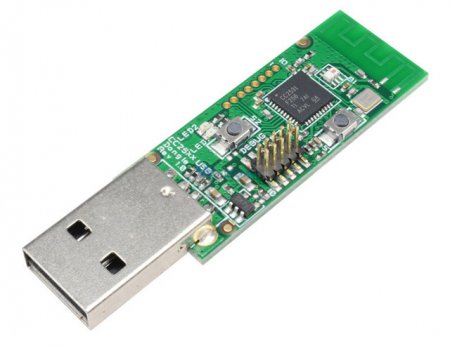

Zigbee-shepherd совместим с чипами ZigBee производства Texas Instrument CC2530 и CC2531. У TI есть референсный USB-стик CC2531 USB Evaluation Module Kit за 49 долларов, но есть и полная документация и схемы по сборке такого стика, поэтому будет несложно найти в Поднебесной такой же стик, но за 7 долларов.

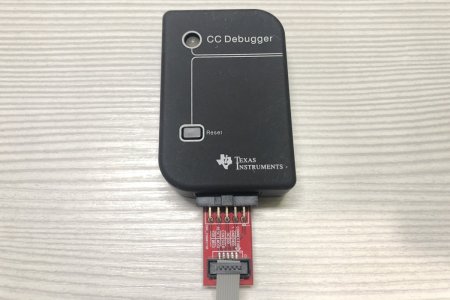

Для работы стика с zigbee-shepherd потребуется файл прошивки с GitHub, а чтобы ее зашить, понадобится программатор CC Debugger за 49 долларов или его китайская копия за 12.

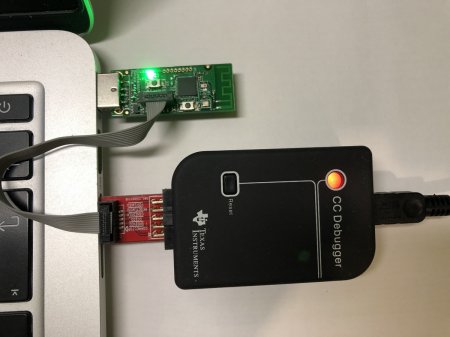

Прошивают USB-стик с помощью официальной утилиты TI SmartRF Flash Programmer. Чтобы все заработало, нужно подключить CC Debugger в один порт компьютера, стик ZigBee — в другой и шлейфом соединить их между собой.

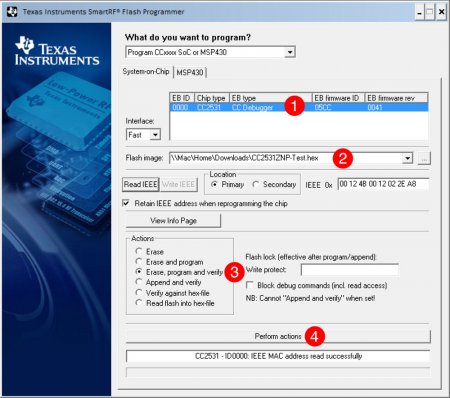

В настройках программатора выбираем прошиваемое устройство (1), прошивку (2), задаем нужные действия (3) и прошиваем (4).

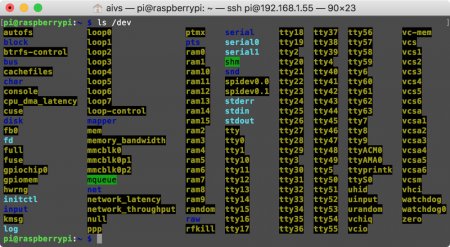

Проверить, что USB-стик удачно прошился и работает, можно, подключив его к Raspberry Pi Zero W и выполнив команду

$ ls /dev

Устройство будет отображаться в системе как ttyACM0.

Ставим сервер zigbee-shepherd на Raspberry Pi Zero W

Установка zigbee-shepherd и сопутствующих пакетов будет проводиться на последней версии ОС Raspbian для Raspberry Pi Zero W — Stretch.

Zigbee-shepherd написан на jаvascript и работает на Node.js. Для начала ставим Node.js:

$ wget -O - https://raw.githubusercontent.com/sdesalas/node-pi-zero/master/install-node-v.lts.sh | bash`

Для установки расширений из npm нужно установить утилиты для сборки:

$ sudo apt-get install -y build-essential

И сама установка zigbee-shepherd:

$ npm install zigbee-shepherd - -save

Проверить, правильно ли работает zigbee-shepherd, можно, запустив скрипт zigbee-server.js. Во время работы скрипт выводит информацию о каждом этапе добавления устройства и время выполнения операции.

var ZShepherd = require('zigbee-shepherd');
// Create a ZigBee server
var zserver = new ZShepherd('/dev/ttyACM0');
zserver.on('ready', function () {
console.log('Server is ready. Allow devices to join the network within 60 seconds');
zserver.permitJoin(60);
});
zserver.on('permitJoining', function (joinTimeLeft) {
console.log(joinTimeLeft);
});
// Start the server
zserver.start(function (err) {
if (err) console.log(err);
});
[/code]

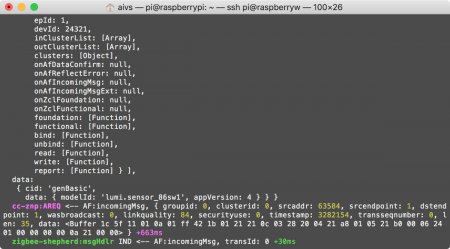

Запускаем zigbee-shepherd в режиме отладки:

$ sudo DEBUG=* node zigbee-server.js

На этапе разработки скрипта для Node.js всегда используй отладочный режим. Вывод при этом более подробный, легче отловить ошибки, а zigbee-shepherd показывает все данные, которые он отправляет и получает.
